产品名称：箱式炉GWDL-XA加功能X
型号：GWL-XA
规格：1200、1400、1600、1700、1800度
备注：是专为高等院校﹑科研院所的实验室及工矿企业对陶瓷、冶金、电子、玻璃、化工、机械、耐火材料、新材料开发、特种材料、建材、金属、非金属及其它化和物材料进行烧结﹑融化﹑分析、生产而研制的专用设备。
洛阳炬星窑炉有限公司 |
（国家级高新技术企业、专精特新企业） |
GWDL-XA箱式电炉产品介绍和技术资料 |
一、 | 产品名称：电阻炉/箱式电炉/马弗炉 联系人：王国庆，13837908666，wgq@gwdl.com |
二、 | 型号：GWDL-XA | 规格：1200、1400、1600、1700、1800度、1900度 |
三、 | 产品简介 |

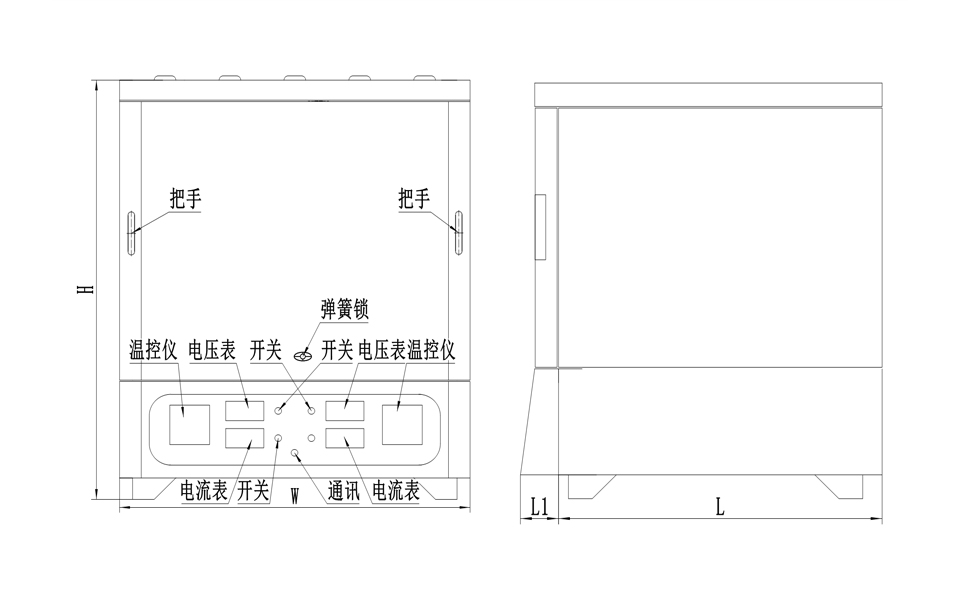

GWDL-XA系列高温炉如图所示 ,集控制系统与炉膛为一体。炉衬使用真空成型高纯氧化铝聚轻材料制作而成。
采用高温电加热元件发热；是专为高等院校﹑科研院所的实验室及工矿企业对陶瓷、冶金、电子、玻璃、化工、机械、耐火材料、新材料开发、特种材料、建材、金属、非金属及其它化和物材料进行烧结﹑融化﹑分析、生产而研制的专用设备。
控制面板配有智能温度调节仪，控制电源开关、主加热工作 /停止按钮，电压、电流表、计算机接口、观察口/进气口，以便随时观察本系统的工作状态，本产品采用可靠的集成化电路，工作环境好，抗干扰，最高温度时炉体外壳温度≤45℃大大提高了工作环境，微电脑程序控制，可编程序曲线，全自动升温/降温，运行中可以修改控温参数及程序，灵活方便、操作简单。 |
四、 | 技术参数 |
最高使用温度 | 1200度 | 1400度 | 1600度 | 1700度 | 1800度 | 1900度 |
可长期使用温度 | 1150度 | 1350度 | 1550度 | 1680度 | 1780度 | 1850度 |
温度控制范围 | 100-1200度 | 100-1400度 | 100-1600度 | 100-1700度 | 100-1800度 | 100-1900度 |
控温精度 | ±1度 | ±1度 | ±1度 | ±1度 | ±1度 | ±1度 |
测温元件 | k | S | B | B | B | 热电偶+光纤 |
发热元件材质 | 高温合金电阻丝 | 硅碳棒 | 硅钼棒 | 1800型硅钼棒 | 1850型硅钼棒 | 1900型硅钼棒 |
发热元件安装位置 | 三面加热，两侧加底部 | 上下/两侧 | 两侧 | 两侧 | 两侧 | 两侧 |
升温速率 | 最大升温速率每分钟40度（非线性） |
炉体结构和材质 | 电炉炉体采用风冷双层碳钢炉体结构，有效的风冷导向隔板使炉壳整体冷风循环，最终冷却发热元件导电片后排出炉体，避免了发热元件导电片的高温氧化；保证了良好的工作环境。 |
开门方式 | 炉门开启方式为轴向PID、人工智能调节MPT等多种调节方式，具有自整定、自学习功能，无超调及无欠调的优良控制特性，具备/可操作命令，并允许在程序的控制运行中随时修改程序；采用具备曲线拟合功能的人工智能调节算法，能获得光滑平顺的曲线控制效果； |
升温曲线段数 | 50段，两条曲线/条，三条曲线/条，五条曲线/条；可同时输入多条曲线，使用时可任意调用。 |
面板按钮 | 两个按钮分别为：主电源按钮/旋钮、加热室接通按钮/旋钮。 |
随机配件 | 坩埚钳一把，高温手套一副，炉底垫板一块。 |
五、 | 保修范围及期限 |
电炉免费保修一年，炉底板不保修、发热元件不保修（三个月内自然损坏免费更换） |
六、 | 装箱清单 |
电炉一台，坩埚钳一把，高温手套一副，炉底承烧板一块，说明书一份，合格证一份，验收报告（出厂检测报告）一份，销售送货单一份。 |
七、 | 注意事项 |
1、 此箱式炉没有真空密封结构，所以不可通入易燃易爆气体 |
3、 不建议通入腐蚀性气体，如果要通入强腐蚀性气体如S、Na等，请提前告知，我们将对炉膛进行特殊处理 |
5、 电炉的包装为三层包装，海绵纸包裹后再用塑料薄膜缠绕，再用木箱包装 |
2、 在电炉运输过程中出现的任何损坏有我方承担 |
4、物流方式：汽车、铁路、轮船（外贸出口）、空运（外贸出口）运输，距离较近的我公司委派专车运输（包装为木托加纸箱） |
| 炬星窑炉主要部件配置清单 |
| 序号 | 项目 | 名称 | 分类 |
| 厂家 | 备注 |
| 1200度 | 1400度 | 1600度 | 1700度 | 1800度 | 1900度 |
| 1 | 外壳 | 双层外壳 | ● | ● | ● | ● | ● | ● | 炬星窑炉 |
|
| 2 | 电热元件 | 电加热器 | 高温合金电阻丝 | 硅碳棒 | 硅钼棒 | 1800型硅钼棒 | 1850型硅钼棒 | 1900型硅钼棒 | 炬星窑炉 |
|
| 3 | 电器控制部分 | 温控仪 | 858P | 858P | 858P | 858P | 858P | 858P | 厦门宇电 |
|
| 4 | 热电偶 | K | S | B | B | B | B+光纤 | 大正/光明 |
|
| 5 | 电压表 | ● | ● | ● | ● | ● | ● | 正泰 |
|
| 6 | 电流表 | ● | ● | ● | ● | ● | ● | 正泰 |
|
| 7 | SCR调功器 | ● | ● | ● | ● | ● | ● | 炬星窑炉 |
|
| 8 | 接触器 | ● | ● | ● | ● | ● | ● | 正泰/德力西 |
|
| 9 | 空开 | ● | ● | ● | ● | ● | ● | 正泰/德力西 |
|
| 10 | 按钮 | ● | ● | ● | ● | ● | ● | 正泰/德力西 |
|
| 11 | 蜂鸣器 | ● | ● | ● | ● | ● | ● | 正泰/德力西 |
|
| 12 | 快熔 | ● | ● | ● | ● | ● | ● | 茗熔 |
|
| 13 | 变压器 | ○ | ○ | ● | ● | ● | ● | 炬星窑炉 |
|
| 14 | 耐火隔热炉膛 | 陶瓷纤维板/模块 | 1260 | 1500 | 1700 | 1800 | 1850 | 氧化锆纤维2100 | 炬星窑炉 |
|
| 15 | 炉口隔热塞砖（内门） | ○ | ● | ● | ● | ● | ● | 炬星窑炉 |
|
| 16 | 承烧板 | 石英陶瓷 | 石英陶瓷 | 刚玉莫来石 | 刚玉莫来石 | 刚玉莫来石 | 氧化锆纤维2100 | 炬星窑炉 |
|
型号规格参数 |
|
| 1200度电炉 |
名称 | 规格型号 | 炉膛尺寸mm（长宽高） | 外形尺寸mm | 电压ACV | 功率kw | 重量kg |
箱式电阻炉 | GWDL-1200XA-A-4.5L | 200×150×150 | L=570，W=400,H=710 | 220V | 2.5 | 70 |
GWDL-1200XA-A-7.2L | 300×200×120 | L=670，W=480,H=683 | 220 | 3.5 | 85 |
GWDL-1200XA-A-12L | 300×200×200 | L=670,W=480,H=763 | 220 | 5 | 90 |
GWDL-1200XA-A-16L | 400×250×160 | L=770,W=530,H=723 | 380 | 7 | 110 |
GWDL-1200XA-A-27L | 300×300×300 | L=670,W=580,H=863 | 380 | 9 | 125 |
GWDL-1200XA-A-30L | 500×300×200 | L=870，W=580,H=763 | 380 | 10 | 130 |
GWDL-1200XA-A-45L | 500×300×300 | L=870，W=580,H=864 | 380 | 12 | 140 |
注： | 1、 以上所列出型号都有现货，特殊型号炉膛尺寸可根据客户要求定做（周期7-10天交货）！ |
2、 外形尺寸单位：毫米（mm），所标尺寸为参照数字，以实际是尺寸为准！ |
|
|
|
|
|
|
|
|
|
| 1400度电炉 |
名称 | 规格型号 | 炉膛尺寸mm（长宽高） | 外形尺寸mm | 电压ACV | 功率kw | 重量kg |
箱式电阻炉 | GWDL-1400XA-A-4.5L | 200×150×150 | L=570，W=400,H=710 | 220V | 4 | 90 |
GWDL-1400XA-A-7.2L | 300×200×120 | L=580，W=450,H=530 | 220 | 5 | 100 |
GWDL-1400XA-A-12L | 300×200×200 | L=580,W=450,H=610 | 220/380 | 8 | 110 |
GWDL-1400XA-A-16L | 400×250×160 | L=680,W=500,H=580 | 380 | 10 | 130 |
GWDL-1400XA-A-27L | 300×300×300 | L=680,W=500,H=581 | 380 | 12 | 150 |
GWDL-1400XA-A-30L | 500×300×200 | L=780，W=550,H=610 | 380 | 15 | 150 |
GWDL-1400XA-A-45L | 500×300×300 | L=780,W=550,H=730 | 380 | 18 | 180 |
注： | 1、 以上所列出型号都有现货，特殊型号炉膛尺寸可根据客户要求定做（周期7-10天交货）！ |
2、 外形尺寸单位：毫米（mm），所标尺寸为参照数字，以实际是尺寸为准！ |
|
|
|
|
|
|
|
|
|
| 1600度电炉 |
名称 | 规格型号 | 炉膛尺寸mm（长宽高） | 外形尺寸mm | 电压ACV | 功率kw | 重量kg |
箱式电阻炉 | GWDL-1600XA-A-4.5L | 200×150×150 | L=570，W=400,H=710 | 220V | 4 | 180 |
GWDL-1600XA-A-7.2L | 300×200×120 | L=770，W=632,H=905 | 220 | 5 | 200 |
GWDL-1600XA-A-12L | 300×200×200 | L=770,W=632,H=985 | 380 | 8 | 220 |
GWDL-1600XA-A-16L | 400×250×160 | L=870,W=682,H=945 | 380 | 10 | 240 |
GWDL-1600XA-A-27L | 300×300×300 | L=770,W=732,H=1085 | 380 | 12 | 250 |
GWDL-1600XA-A-30L | 500×300×200 | L=970，W=732,H=985 | 380 | 15 | 260 |
GWDL-1600XA-A-45L | 500×300×300 | L=970，W=732,H=1085 | 380 | 18 | 300 |
注： | 1、 以上所列出型号都有现货，特殊型号炉膛尺寸可根据客户要求定做（周期7-10天交货）！ |
2、 外形尺寸单位：毫米（mm），所标尺寸为参照数字，以实际是尺寸为准！ |
|
|
|
|
|
|
|
|
|
| 1700度电炉 |
名称 | 规格型号 | 炉膛尺寸mm（长宽高） | 外形尺寸mm | 电压ACV | 功率kw | 重量kg |
箱式电阻炉 | GWDL-1700XA-A-4.5L | 200×150×150 | L=570，W=400,H=710 | 220V | 4 | 180 |
GWDL-1700XA-A-7.2L | 300×200×120 | L=770，W=632,H=905 | 220 | 5 | 200 |
GWDL-1700XA-A-12L | 300×200×200 | L=770,W=632,H=985 | 380 | 8 | 240 |
GWDL-1700XA-A-16L | 400×250×160 | L=870,W=682,H=945 | 380 | 10 | 260 |
GWDL-1700XA-A-27L | 300×300×300 | L=770,W=732,H=1085 | 380 | 12 | 280 |
GWDL-1700XA-A-30L | 500×300×200 | L=970，W=732,H=985 | 380 | 15 | 280 |
GWDL-1700XA-A-45L | 500×300×300 | L=970，W=732,H=1085 | 380 | 18 | 320 |
注： | 1、 以上所列出型号都有现货，特殊型号炉膛尺寸可根据客户要求定做（周期7-10天交货）！ |
2、 外形尺寸单位：毫米（mm），所标尺寸为参照数字，以实际是尺寸为准！ |
|
|
|
|
|
|
|
|
|
| 1800度电炉 |
名称 | 规格型号 | 炉膛尺寸mm（长宽高） | 外形尺寸mm | 电压ACV | 功率kw | 重量kg |
箱式电阻炉 | GWDL-1800XA-A-4.5L | 200×150×150 | L=570，W=400,H=710 | 220V | 4 | 180 |
GWDL-1800XA-A-7.2L | 300×200×120 | L=770，W=632,H=905 | 220 | 5 | 200 |
GWDL-1800XA-A-12L | 300×200×200 | L=770,W=632,H=985 | 380 | 8 | 240 |
GWDL-1800XA-A-16L | 400×250×160 | L=870,W=682,H=945 | 380 | 10 | 260 |
GWDL-1800XA-A-27L | 300×300×300 | L=770,W=732,H=1085 | 380 | 12 | 280 |
GWDL-1800XA-A-30L | 500×300×200 | L=970，W=732,H=985 | 380 | 15 | 280 |
GWDL-1800XA-A-45L | 500×300×300 | L=970，W=732,H=1085 | 380 | 18 | 320 |
注： | 1、 以上所列出型号都有现货，特殊型号炉膛尺寸可根据客户要求定做（周期7-10天交货）！ |
2、 外形尺寸单位：毫米（mm），所标尺寸为参照数字，以实际是尺寸为准！ |
可选配另增加功能列表
Optionally add another function list |
名称
Name | 功能介绍
Function introduction | 功能代码
Function code |
温控仪
Temperature controller | 标配50段升温曲线，可另选进口仪表（B） | 二选一
Either | AB |
触摸屏
Touch screen | 中文菜单、多条升温工艺曲线储存、储存历史曲线和数据报表（7寸） | 四选一
One out of four | C |
物联网接口
Lot interface | 电炉RS485通讯接口读写电炉启动、暂停、停止、升温曲线、允许时间等实时数据 | D |
计算机控制软件及硬件
Computer control software and hardware | 可通过计算机控制电炉启动、暂停、停止、升温曲线设定、升温曲线读取、参数设定等，可靠性高，便于掌握，测量值、给定值、输出值、段时间、段号、升温曲线、功率百分比曲线，可通过计算机储存升温曲线、修改给定值及常用参数，历史曲线、历史报表记录时间间隔可筛?。?s-1h）可长期保存。 | E |
PLC
PLC | 采用西门子PLC控制（可读写电炉启动、暂停、停止、升温曲线、时间、温度曲线、气氛、流量、开关量、电源、功率）开放端口与上下游设备串并数据 | F |
观察口
Viewport | 观察口设计在炉门上，采用高温耐高温石英玻璃 | H |
进气口
Air inlet | 浮球流量计+手动阀门；流量计数量、最大量产、气体介质可选 | 二选一
Either | K |
| 数显质量流量计；流量计数量、最大量产、气体介质可选 | M |
排气口
Exhaust port | 排气口、手动开启；DN30 | 二选一
Either | T |
| 电动开启，根据升温曲线在N段自动开启或者关闭 | P |
进排气全自动
Fully automatic intake and exhaust | 电动排气口和电动进气口可关联升温曲线段选择在任何一个温度段自动开启和关闭，利用PLC实现在升温过程中自动开启和关闭（前提是选择触摸屏功能） | Y |
移动脚轮
Moving caster | 两个万向，两个定向轮 | R |
快速降温
Rapid cooling | 采用变频器加离心风机，实现程序可控降温 | N |
上开门
Swing-up door | 电动上开门+脚踏控制板 | S |
快速出料架
（平台） | 料架（料台）采用高温钢制作上部布设有耐磨重质耐火砖；此功能与S功能配合，炉门上开后快速拉出高温物料到炉门口外架子（平台）上 | I |
多点控温
Multipoint temperature control | 采用多面独立控温从而实现更高的温场均匀性 | X |
搅拌风机
Stirring fan | 1050度内金属搅拌风机-4000；变频器-1500-2000；PLC与温度段自动启动/定制-4000 | Z |
独立控制柜
Separate control cabinet | 控制与炉体分开，增加独立控制柜（1600x600x400）和增加控制电缆长度（5米内） | Q |
蓄热式炉底
Regenerative hearth | 炉底下沉50mm镂空，多点支撑增加承烧板，费用增加5% | W |
尾气处理
Tail gas treatment | 增加VOC尾气处理炉40m3/H；80m3/h | V |
防腐蚀炉膛
Corrosion-proof furnace | 耐酸碱、氢氟酸腐蚀炉膛材料 | G |
| 发热体?；?br/>Heating element protection | 发热体带保护，防止粉体污染和挥发物腐蚀等 | L |
洁净炉膛
Clean furnace | 炉膛内采用陶瓷、高温玻璃、高温金属等保华，防止粉尘和挥发物等 | J |
-
GWDL-XA精密节能高温箱式电炉技术资料.pdf文件大小：949.85K下载
